    以人才和技术为基础,创造最佳产品和服务

    详细说明

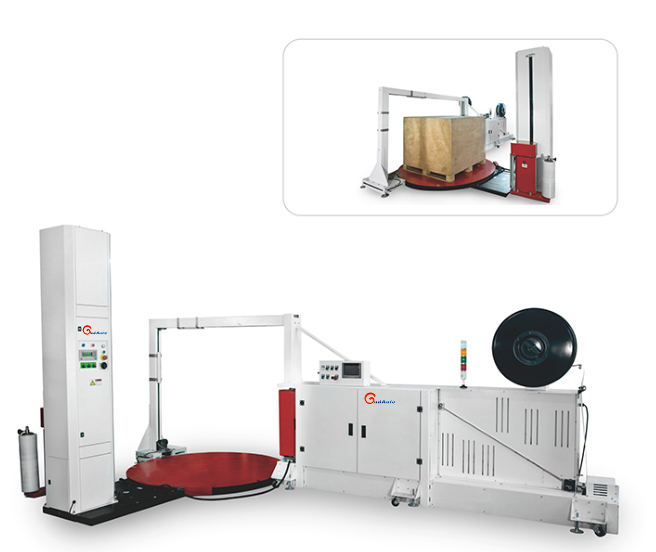

    栈板自动缠绕打包一体机

    咨询电话
    18765202299
    在线咨询
    产品说明

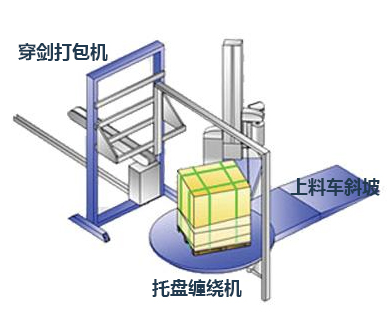

    一、整线设备介绍:






    本联机组合最大的特点是普通型转盘缠绕机与穿剑捆包机完美搭配,实现栈板的自动缠绕穿剑捆包,省去了复杂的栈板输送系统,节省大量的场地空间和采购成本。

    本联机组合为实现栈板自动缠绕捆包功能最经济的组合选择;

    本联机组合通过程序对接可实现自动井字形打包,自动缠绕包装,较单机使用更节省人工,节省空间,更节省车间内流通时间和空间的局限性

    二、生产流程




    1、将前端封箱打包流水线包装好的纸箱码垛后的托盘通过拖板车托运到盖缠绕打包联机组合包装处进行井字形打包和缠绕包装。

    2、根据贵公司要求可选择先穿剑打包然后进行缠绕包装,也可以选择先缠绕包装然后进行穿剑打包均可

    3、包装好的栈板通过拖板车托运到仓库或者出库处。

    拉伸薄膜缠绕机主要为缠绕轻物品而设计,能够根据实际缠绕物品而选择压顶汽缸的行程。设置完成缠绕越顶高度及缠绕层数后,把物品放置转盘内,启动开关后再启动汽缸压住物品,这时候汽缸升起。

    主要技术参数:

    缠绕包装机

    穿剑打包机

    立柱高度

    2000mm

    框架尺寸

    1400W*1650H(标准)也可非标定制

    最大包装高度

    1600mm

    台面高度

    最低配线高度400mm,特殊规格可定制

    转台高度

    95mm

    打包速度

    ≤15秒/道

    转台承重:

    2000kg

    捆扎型式

    一至多道方式有光电开关、手动等

    整机重量

    800kg

    适用包带

    厚(0.6-1.0)mm×宽(13-15)mm

    转盘速度

    空载6-14转/分

    粘接方式

    电热焊接

    包装材料

    LLDPE 拉伸薄膜  厚17-35μm

    主机移动

    350mm

    幅宽

    300-500mm

    带盘内径

    406mm

    膜卷内心

    76mm膜卷最大外径:260mm

    捆紧力

    大于100KG

    电源电压

    380V

    整机功率

    4.25KW

    包装效率

    20~35托/小时

    占地面积

    长4300*宽2740*高2200mm

    四、产品主要性能特点:

    控制系统:

    PLC可编程控制整机运行,缠绕层数及次数1-9,打包次数:1至4道(井字形打包)

    顶部、底部缠绕层数可分别单独设定

    单独的加强控制按钮,可对局部进行任意位置加固。

    人性化国际通用的面板图标,操作更方便简单

    光电开关自动感测货物的高度,越顶时间1-9秒可设定

    手动/自动切换、复位按钮,保障设备不会误动作,不影响设备性能;保护操作人员安全。

    机械及光电切换功能,自由方便操控设备,做到双保险,保证设备小故障的情况下,机器不停止工作

    转台机构:

    星型布置耐磨全新尼龙托轮支撑,低噪声运行

    转盘变频调速,空载614 rpm可调;

    转盘缓起缓停自动复位

    操作面板单独的原点复位按钮

    代斜坡装置方便叉车上下装卸产品使用

    升降机构

    立柱采用冷轧钢板,厚度完全符合国家标准,坚固耐用

    导轨采用IPEX先进技术,U型导轨

    双链条传动,安全平稳

    具有双向定位、噪音小,膜架上升下降平稳性可靠耐用,特别针对超高货物的包装

    变频调速,膜架上升、下降速度分别可调;

    薄膜系统:

    出膜机构为自由摆臂,感应灵敏,动力预拉伸自动供膜(拉伸比250%),出膜方便一拉即可;节省2/3耗材

    膜架导向辊采用无缝钢管精加工而成,耐磨持久;

    动力预拉胶辊采用自动调心轴承,无噪音,运行稳定可靠。

    送膜调速系统,薄膜张紧力无级可调

    五、电器配置:

    接触器:法国“施耐德”

    PLC控制器:德国“西门子”

    人机界面:中国“信捷”

    按钮开关:西门子“APT”

    继电器:法国“施耐德”

    接近开关:“FOTEK”或德国“P+F”

    电机:台湾“如阳” 中国“金菱SMC”


    ×
